列举了5个实例。

示例1：

假设b信号的延迟较大，到来较晚，那么电路应如何修改？

分析代码可知，当满足条sel[1]&~(sel[2]|sel[3])时，输出z=b。因此我们不可简单的移动if(sel[1]) z=b;语句的位置，否则会改变电路的功能。

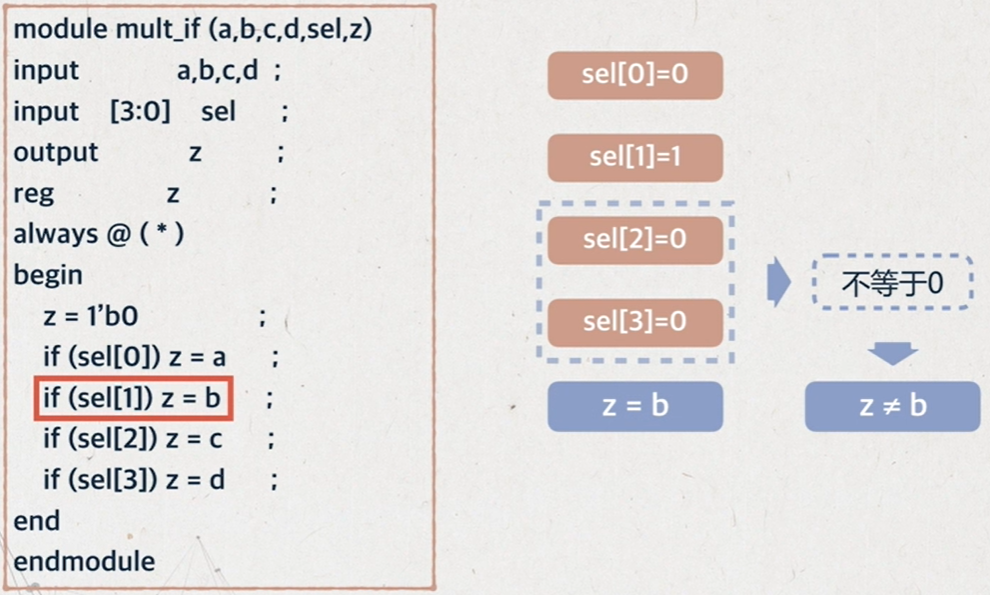

RTL代码：

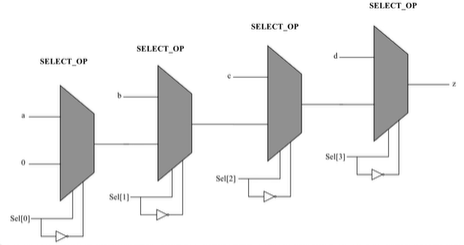

电路结构：

我们做如下修改：

always @（*）begin
    z = 1'b0;
    if (sel[0]) z = a;
    if (sel[2]) z = c;
    if (sel[3]) z = d;
    if (sel[1] & ~(sel[2] | sel[3]))
        z = b_is_late;
end

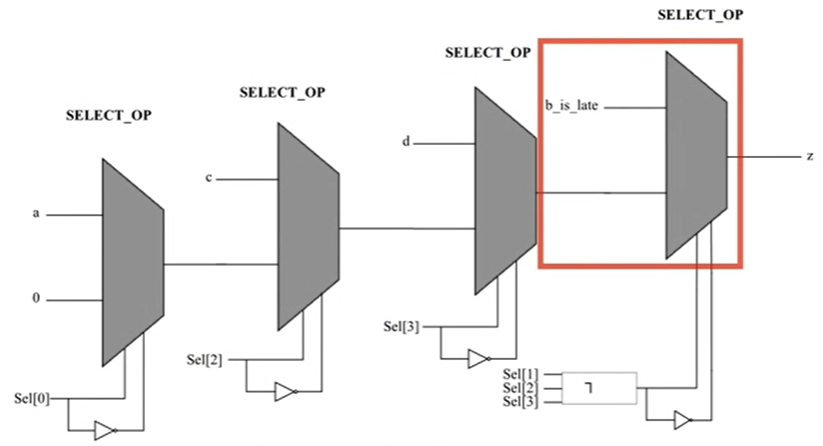

修改后电路结构为：

示例2：

module single_if_late(A,C,CTRL_is_late_arriving,Z);
input [6:1]A;
input [5:1]C;
input CTRL_is_late_arriving;

output Z;

reg Z;
always @(A or C or CTRL_is_late_arriving)begin
    if(C[1] == 1'b1)
        Z = A[1];
    else if(C[2] == 1'b0)
        Z = A[2];
    else if(C[3] == 1'b1)
        z = A[3];
    else if(C[4] == 1'b1 && CTRL_is_late_arriving == 1'b0)
        Z = A[4];
    else if(C[5] == 1'b0)
        Z = A[5];
    else
        Z = A[6];
end
endmodule

修改后：

module single_if_improved(A,C,CTRL_is_late_arriving,Z);

input [6:1]A;
input [5:1]C;
input CTRL_is_late_arriving;

output Z;

reg Z,Z1;
wire Z2,prev_cond;
always @(A or C) begin
    if(C[1] == 1'b1)
        Z1 = A[1];
    else if(C[2] == 1'b0)
        Z1 = A[2];
    else if(C[3] == 1'b1)
        z1 = A[3];
    else if(C[5] == 1'b0)
        Z1 = A[5];
    else
        Z1 = A[6];
end

assign Z2 = A[4];
assign prev_cond = (C[1]==1'b1)||(C[2]==1'b0)||(C[3]==1'b1);

always @(C or prev_cond or CTRL_is_late_arriving or Z1 or Z2) begin
    if((C[4]==1'b1)&&(CTRL_is_late_arriving==1'b0))
        if(prev_cond) Z = Z1;
        else Z = Z2;
    else
        Z = Z1;
end

endmodule

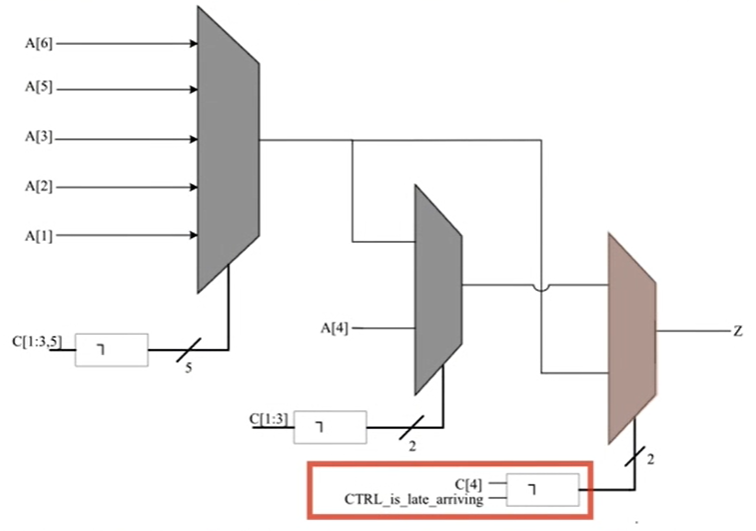

电路结构：

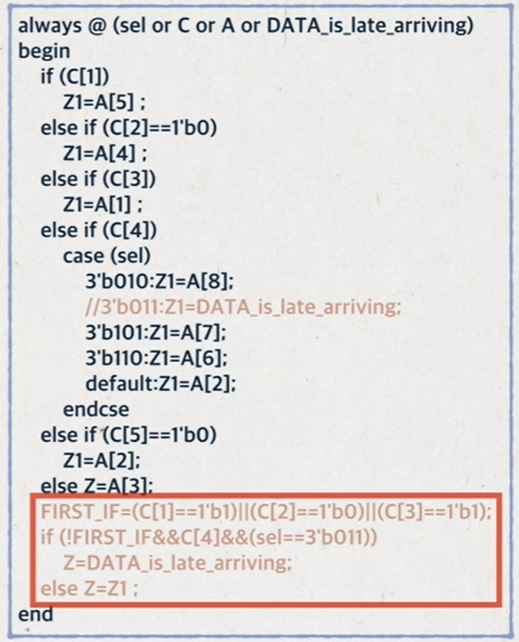

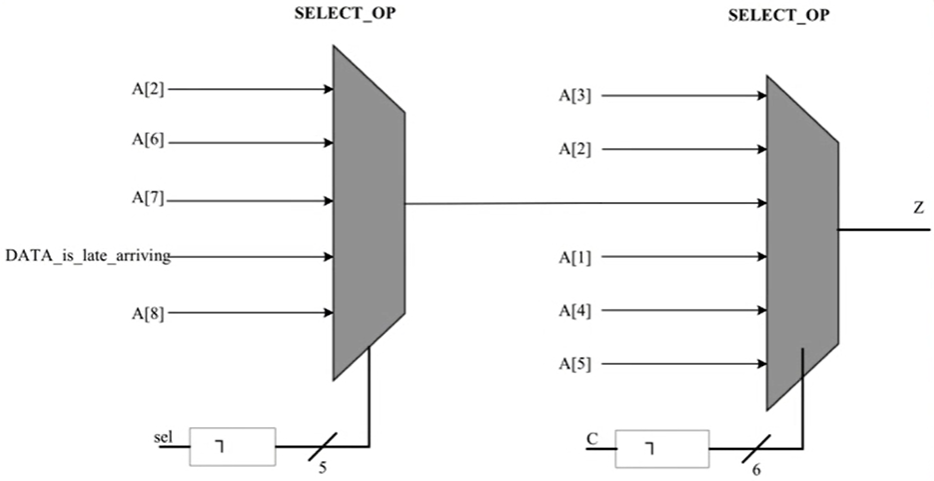

示例3：

module case_in_if_01(A,DATA_is_late_arriving,C,sel,Z);

input [8:1]A;
input DATA_is_late_arriving;
input [2:0]sel;
input [5:1]C;

ouput Z;
reg Z;

always @(sel or C or A or DATA_is_late_arriving)begin
    if(C[1])
        Z = A[5];
    else if (C[2] == 1'b0)
        Z = A[4];
    else if (C[3])
        Z = A[1];
    else if (C[4])
        case(sel)
            3'b010: Z = A[8];
            3'b011: Z = DATA_is_late_arriving;
            3'b101: Z = A[7];
            3'b110: Z = A[6];
            default: Z = A[2];
        endcase
    else if (C[5] == 1'b0)
        Z = A[2];
    else Z = A[3];

end

endmodule
