FIFO 介绍1

FIFO的基本介绍,包括同步FIFO、异步FIFO、异步FIFO中常使用的格雷码(Gray code)计数器等

FIFO常见参数


FIFO的宽度:即FIFO一次读写操作的数据位;

FIFO的深度:FIFO可以存储多少个N位的数据(如果宽度为N);

满标志:FIFO已满或将要满时由FIFO的状态电路送出的一个信号,已阻止FIFO的写操作继续向FIFO中写数据而造成溢出(overflow);

空标志:FIFO已空或将要空时由FIFO的状态电路送出的一个信号,以阻止FIFO的读操作继续从FIFO中读出数据而造成无效数据的读出(underflow);

读时钟:读操作所遵循的时钟,在每个时钟沿来临时读数据;

写时钟:写操作所遵循的时钟,在每个时钟沿来临写数据。

FIFO pointers


正确的产生空满标志是任何FIFO设计的关键。空满标志产生的原则是:写满而不溢出,能读空而不多读。

空满状态的判断

当读写指针相等时,表明FIFO为空,这种情况发生在:

  • 复位操作时
  • 读指针读出FIFO中最后一个字后,追赶上了写指针

当读写指针再次相等时,表明FIFO为满,这种情况发生在:

  • 写指针转了一圈,折回来又追上了读指针

同步FIFO指针(Synchronous FIFO pointers):

同步FIFO中,在同一时钟域内进行FIFO缓冲区的读写操作。对FIFO缓冲区的写入和读取次数进行计数。

  • increment:FIFO write but no read;

  • decrement:FIFO read but no write;

  • hold: no writes and reads,or simultaneous write and read operation

直接根据计数器数值来判断空满状态,当计数器达到预设的满值,FIFO填满。当计数器为0时,FIFO为空。

异步FIFO指针(Asynchronous FIFO pointers):

异步FIFO设计中,则不能简单地增减FIFO填充指针,因为需要使用两个不同的异步时钟来控制计数器。因此,为了确定异步FIFO设计的满状态和空状态,必须比较写指针和读指针。

**当读指针等于写指针时,FIFO为空。**该情况发生在所有指针复位期间复位为0时,或者当读指针赶上写指针,读到FIFO最后一个字节的情况下。

当指针再次相等,即写指针循环一次后再次追赶上读指针,FIFO为满。

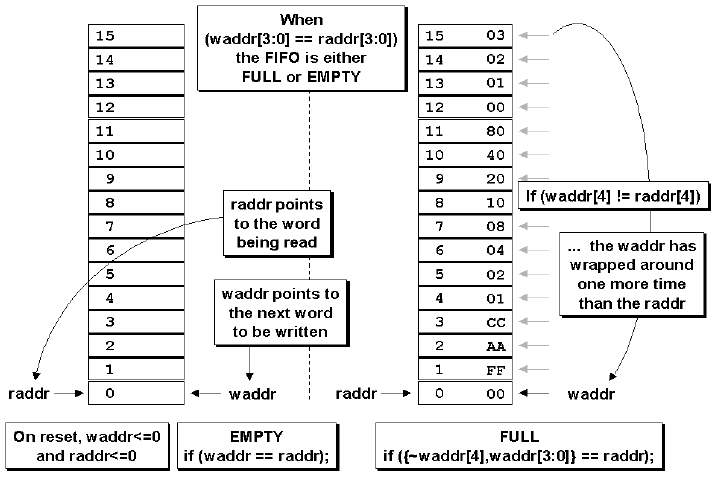

为了区分满空状态,我们可以为每个指针添加一个额外的位MSB。写指针增加到FIFO最后一个地址后,将未使用的MSB递增,同时将其余位设置为0,如下图所示。读指针也是如此。

如果两个指针的MSB不同,则意味着写指针比读指针多循环了一次。如果两个指针的MSB相同,则意味着两个指针的换行次数相同。


FIFO结构实例:

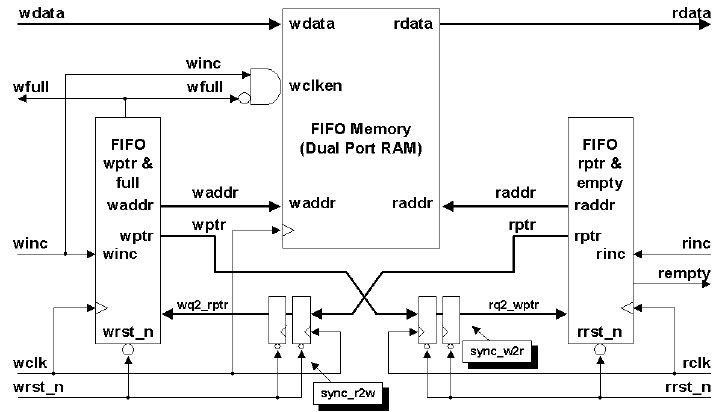

下图为典型的FIFO结构实例,主要包括:

FIFO memory:存储缓存区,可由写入和读取时钟域访问。Memory buffer大多由synchronous dual-port RAM或其它memory 例化而来;

sync_r2w&sync_w2r:同步器电路,用于将读指针同步到写时钟域或将写指针同步到读时钟域中。wptr_full使用同步的读指针来生成满条件;rptr_empty使用同步的写指针来生成FIFO空条件;

rptr_empty:与读时钟域完全同步,并包含了FIFO读指针和空标志逻辑;

wptr_full:与写时钟域完全同步,并包含了FIFO写指针和满标志逻辑。


为了实现FIFO full、empty的判断,读写指针需要传递到对方时钟域中进行比较。为了保证安全的传输到对方时钟域,后面会介绍同步格雷码指针的方法,保证一次只更改一个指针位。

使用格雷码(Gray Code)计数器


格雷码的特点:

  • 相邻的2个数值之间只会有1位发生变化,其余各位相同;
  • 是一种循环码,0和最大数(2的n次方减1)之间也只有一位不同

Gray To Binary Conversion

4 bit Gray To Binary Conversion:

1
2
3
4
bin[0]= gray[3] ^ gray[2] ^ gray[1] ^ gray[0];
bin[1] = gray[3] ^ gray[2] ^ gray[1];
bin[2] = gray[3] ^ gray[2];
bin[3] = gray[3];

verilog 实现,通过采用填充0 的方式对有效的格雷码位进行异或操作,如下所示:

1
2
3
4
bin[0] = gray[3] ^ gray[2] ^ gray[1] ^ gray[0] ; // gray>>0
bin[1] = 1'b0 ^ gray[3] ^ gray[2] ^ gray[1] ; // gray>>1
bin[2] = 1'b0 ^ 1'b0 ^ gray[3] ^ gray[2] ; // gray>>2
bin[3] = 1'b0 ^ 1'b0 ^ 1'b0 ^ gray[3] ; // gray>>3

Code:

1
2
3
4
5
6
7
8
9
10
module gray2bin (bin, gray);
parameter SIZE = 4;
output [SIZE-1:0] bin;
input [SIZE-1:0] gray;
reg [SIZE-1:0] bin;
integer i;
always @(gray)
for (i=0; i<SIZE; i=i+1)
bin[i] = ^(gray>>i);
endmodule

Binary To Gray Conversion

4bit binary-to-gray conversion:

1
2
3
4
gray[0] = bin[0] ^ bin[1];
gray[1] = bin[1] ^ bin[2];
gray[2] = bin[2] ^ bin[3];
gray[3] = bin[3];

Code:

1
2
3
4
5
6
module bin2gray (gray, bin);
parameter SIZE = 4;
output [SIZE-1:0] gray;
input [SIZE-1:0] bin;
assign gray = (bin>>1) ^ bin;
endmodule

Gray Code Counter

verilog Code中包含一个gray-to-binary 和一个binary-to-gray转换器,并在两者之间递增1。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
module graycntr (gray, clk, inc, rst_n);
parameter SIZE = 4;
output [SIZE-1:0] gray;
input clk, inc, rst_n;
reg [SIZE-1:0] gnext, gray, bnext, bin;
integer i;
always @(posedge clk or negedge rst_n)
if (!rst_n) gray <= 0;
else gray <= gnext;
always @(gray or inc) begin
for (i=0; i<SIZE; i=i+1)
bin[i] = ^(gray>>i);
bnext = bin + inc;
gnext = (bnext>>1) ^ bnext;
end
endmodule

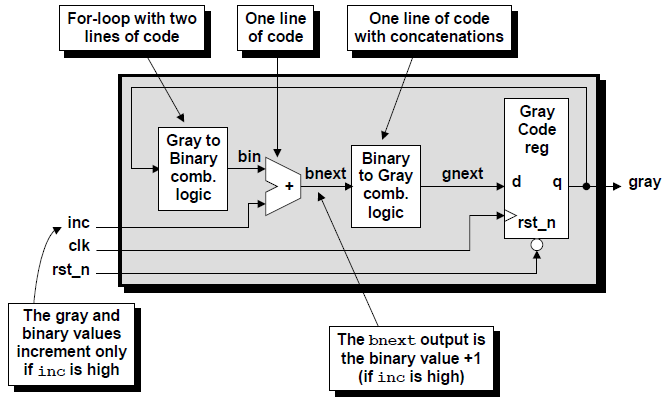

Gray-code counter block diagram:


使用Gray Code后,如何做空满判断?


空状态:依据二者完全相等(包括MSB)

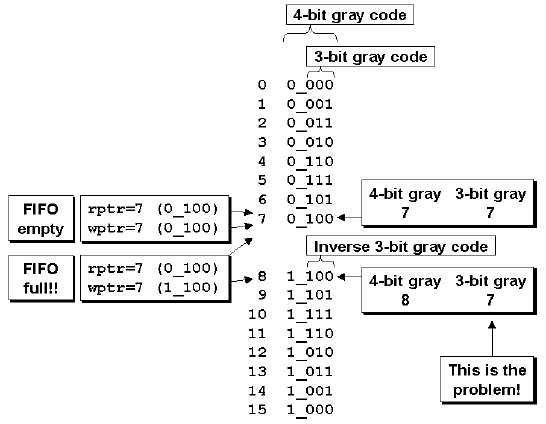

满状态:由于gray码除了MSB外,具有镜像对称的特点,存在一个特殊情况。当读指针指向7,写指针指向8时,除了MSB,其余位皆相同,不能算满。


未解决上述出现的问题,特地改进Gray code counter,如下图所示,采用一种dual n-bit Gray code counter。

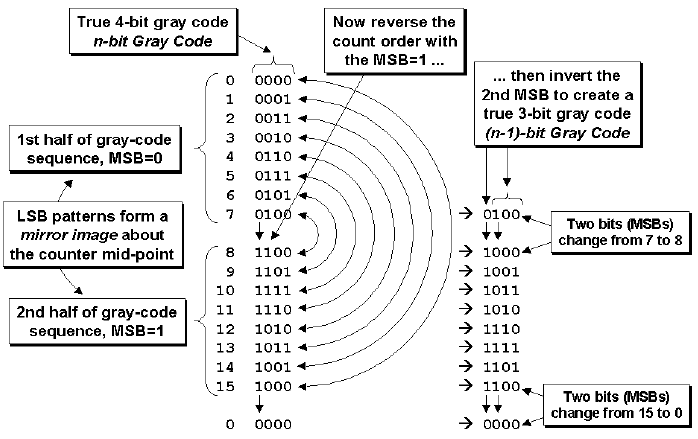

n-bit Gray code converted to an (n-1)-bit Gray code


Dual n-bit Gray code counter block diagram


使用Grey判断须同时满足以下3条:

  • wptr和同步过来的rptr的MSB不相等
  • wptr与rptr的次高位不相等,如上图位置7和位置15,转化为二进制对应的是0111和1111,MSB不同说明多折回一次,111相同代表同一位置;
  • 剩下的其余位完全相等

RTL code for FIFO


fifo.v-FIFO top-level module

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
module fifo1 #(parameter DSIZE = 8,
parameter ASIZE = 4)
(output [DSIZE-1:0] rdata,
output wfull,
output rempty,
input [DSIZE-1:0] wdata,
input winc, wclk, wrst_n,
input rinc, rclk, rrst_n);
wire [ASIZE-1:0] waddr, raddr;
wire [ASIZE:0] wptr, rptr, wq2_rptr, rq2_wptr;
sync_r2w sync_r2w (.wq2_rptr(wq2_rptr), .rptr(rptr),
.wclk(wclk), .wrst_n(wrst_n));
sync_w2r sync_w2r (.rq2_wptr(rq2_wptr), .wptr(wptr),
.rclk(rclk), .rrst_n(rrst_n));
fifomem #(DSIZE, ASIZE) fifomem
(.rdata(rdata), .wdata(wdata),
.waddr(waddr), .raddr(raddr),
.wclken(winc), .wfull(wfull),
.wclk(wclk));
rptr_empty #(ASIZE) rptr_empty
(.rempty(rempty),
.raddr(raddr),
.rptr(rptr), .rq2_wptr(rq2_wptr),
.rinc(rinc), .rclk(rclk),
.rrst_n(rrst_n));
wptr_full #(ASIZE) wptr_full
(.wfull(wfull), .waddr(waddr),
.wptr(wptr), .wq2_rptr(wq2_rptr),
.winc(winc), .wclk(wclk),
.wrst_n(wrst_n));
endmodule

fifomem.v - FIFO memory buffer

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
module fifomem #(parameter  DATASIZE = 8, // Memory data word width
parameter ADDRSIZE = 4) // Number of mem address bits
(output [DATASIZE-1:0] rdata,
input [DATASIZE-1:0] wdata,
input [ADDRSIZE-1:0] waddr, raddr,
input wclken, wfull, wclk);
ìfdef VENDORRAM
// instantiation of a vendor's dual-port RAM
vendor_ram mem (.dout(rdata), .din(wdata),
.waddr(waddr), .raddr(raddr),
.wclken(wclken),
.wclken_n(wfull), .clk(wclk));
èlse
// RTL Verilog memory model
localparam DEPTH = 1<<ADDRSIZE;
reg [DATASIZE-1:0] mem [0:DEPTH-1];
assign rdata = mem[raddr];
always @(posedge wclk)
if (wclken && !wfull) mem[waddr] <= wdata;
èndif
endmodule

sync_r2w.v - Read-domain to write-domain synchronizer

1
2
3
4
5
6
7
8
9
module sync_r2w #(parameter ADDRSIZE = 4)
(output reg [ADDRSIZE:0] wq2_rptr,
input [ADDRSIZE:0] rptr,
input wclk, wrst_n);
reg [ADDRSIZE:0] wq1_rptr;
always @(posedge wclk or negedge wrst_n)
if (!wrst_n) {wq2_rptr,wq1_rptr} <= 0;
else {wq2_rptr,wq1_rptr} <= {wq1_rptr,rptr};
endmodule

sync_w2r.v - Write-domain to read-domain synchronizer

1
2
3
4
5
6
7
8
9
module sync_w2r #(parameter ADDRSIZE = 4)
(output reg [ADDRSIZE:0] rq2_wptr,
input [ADDRSIZE:0] wptr,
input rclk, rrst_n);
reg [ADDRSIZE:0] rq1_wptr;
always @(posedge rclk or negedge rrst_n)
if (!rrst_n) {rq2_wptr,rq1_wptr} <= 0;
else {rq2_wptr,rq1_wptr} <= {rq1_wptr,wptr};
endmodule

rptr_empty.v - Read pointer & empty generation logic

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
module rptr_empty #(parameter ADDRSIZE = 4)
(output reg rempty,
output [ADDRSIZE-1:0] raddr,
output reg [ADDRSIZE :0] rptr,
input [ADDRSIZE :0] rq2_wptr,
input rinc, rclk, rrst_n);
reg [ADDRSIZE:0] rbin;
wire [ADDRSIZE:0] rgraynext, rbinnext;
//-------------------
// GRAYSTYLE2 pointer
//-------------------
always @(posedge rclk or negedge rrst_n)
if (!rrst_n) {rbin, rptr} <= 0;
else {rbin, rptr} <= {rbinnext, rgraynext};
// Memory read-address pointer (okay to use binary to address memory)
assign raddr = rbin[ADDRSIZE-1:0];
assign rbinnext = rbin + (rinc & ~rempty);
assign rgraynext = (rbinnext>>1) ^ rbinnext;
//---------------------------------------------------------------
// FIFO empty when the next rptr == synchronized wptr or on reset
//---------------------------------------------------------------
assign rempty_val = (rgraynext == rq2_wptr);
always @(posedge rclk or negedge rrst_n)
if (!rrst_n) rempty <= 1'b1;
else rempty <= rempty_val;
endmodule

wptr_full.v - Write pointer & full generation logic

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
module wptr_full  #(parameter ADDRSIZE = 4)
(output reg wfull,
output [ADDRSIZE-1:0] waddr,
output reg [ADDRSIZE :0] wptr,
input [ADDRSIZE :0] wq2_rptr,
input winc, wclk, wrst_n);
reg [ADDRSIZE:0] wbin;
wire [ADDRSIZE:0] wgraynext, wbinnext;
// GRAYSTYLE2 pointer
always @(posedge wclk or negedge wrst_n)
if (!wrst_n) {wbin, wptr} <= 0;
else {wbin, wptr} <= {wbinnext, wgraynext};
// Memory write-address pointer (okay to use binary to address memory)
assign waddr = wbin[ADDRSIZE-1:0];
assign wbinnext = wbin + (winc & ~wfull);
assign wgraynext = (wbinnext>>1) ^ wbinnext;
//------------------------------------------------------------------
// Simplified version of the three necessary full-tests:
// assign wfull_val=((wgnext[ADDRSIZE] !=wq2_rptr[ADDRSIZE] ) &&
// (wgnext[ADDRSIZE-1] !=wq2_rptr[ADDRSIZE-1]) &&
// (wgnext[ADDRSIZE-2:0]==wq2_rptr[ADDRSIZE-2:0]));
//------------------------------------------------------------------
assign wfull_val = (wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],
wq2_rptr[ADDRSIZE-2:0]});
always @(posedge wclk or negedge wrst_n)
if (!wrst_n) wfull <= 1'b0;
else wfull <= wfull_val;
endmodule

Reference

1.Simulation and Synthesis Techniques for Asynchronous FIFO Design
