reg2reg setup time 分析

简单地对寄存器到寄存器路径建立时间的报告进行了分析

理想的时钟网络

可以先分析出下面几个问题：

1.what are the start point and the end point of this path？

2.Which Path Group is this path belong to？

3.Path Type？

4.Constrain？

分析可知，

Start point: the launch flip-flop UFF0;End point: the capture flip-flop UFF1
Path group:归属于CLKM
Path Type ：max，意味着报告中所有路径区最大延时，对应setup time check

Constraints:

  create_clock -name CLKM -period 10 -waveform {0 5} [get_ports CLKM]
  set_clock_uncertainty -setup 0.3 [all_clocks]
  set_clock_transition -rise 0.2 [all_clocks]
set_clock_transition -fall 0.15 [all_clocks]

设置 clock uncertainty可以加紧约束

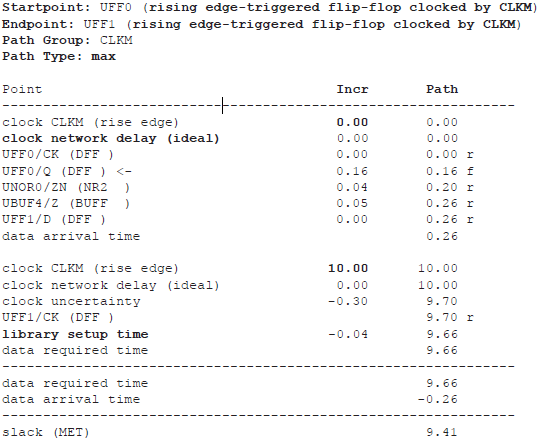

总结报告，对于flip-flop path：

launch path：时钟由源点出发，经过Tlaunch = 0，经过flip-flop CLK2Q 延时Tck2q = 0.16，经过组合逻辑延时Tdp=0.04+0.05，最终到达时序路径终点UFF1/D，Data arrival time = 0.26；
Capture path：时钟源点加上一个时钟周期，经过理想的时钟网络，最终到达终点UFF1/CK。data required time 还需要减掉 clock uncertainty 和 library setup time，得到data required time = 9.66；

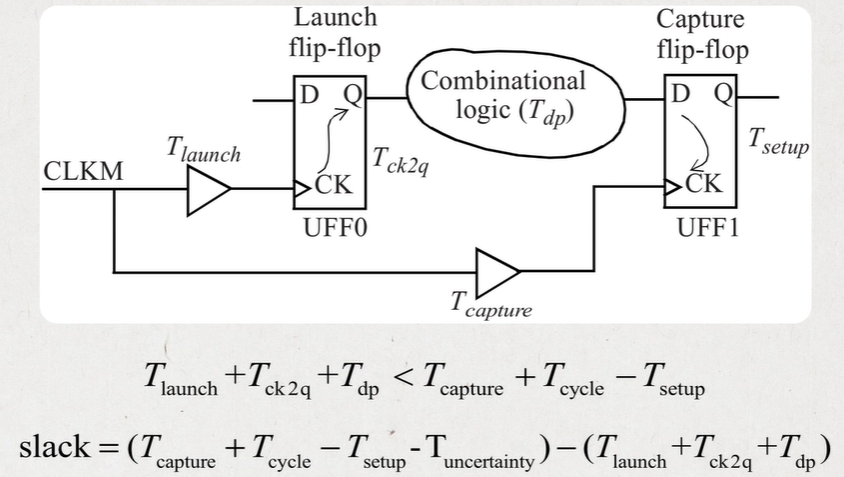

Slack = data required time - data arrival time，slack 大于0则满足约束，具体公式总结如下图所示。

时钟网络有一个确定的延时值

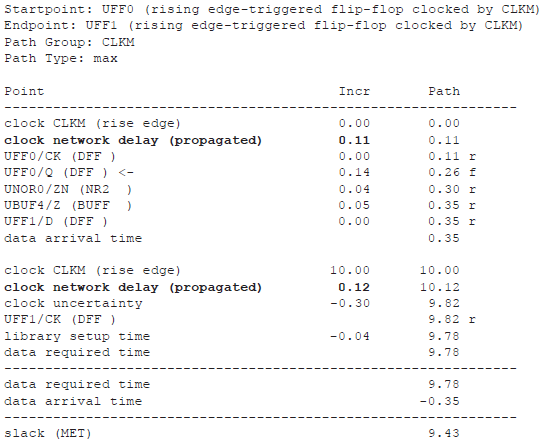

上面报告中clock network delay是一个理想的值（marked as ideal），这意味着clock trees被认为是理想的，即clock path上所有的buffer delay都为0。显然，当时钟树被建立之后，clock paths会先显示真实的delays（marked as propagated），如下图所示。

后一个时钟为0.12比前一个触发器的时钟要晚到一点，差值012-0.11=0.01称之为时钟的偏斜。

**另外时序报告中标有“r”和“f”，分别代表clock或数据信号的rising and falling edge。**因为是建立时间检查，所以通常取上升或下降沿延迟中的最大延迟值。

两种类型的clock latencies

clock source latency & clock network latency

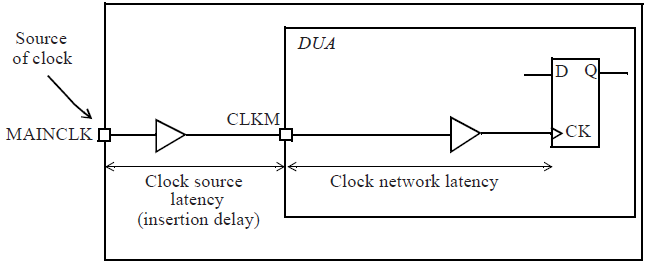

Clock source latency：也称insertion delay，是由时钟源传播至当前分析时钟定义点所花费的时间。

Source latency 不会影响内部设计的时序分析，因为它被同时加到launch clock 和capture clock。
1
2
3
set_clock_latency -source -rise 0.7 [get_clocks CLKM]

set_clock_latency -source -fall 0.65 [get_clocks CLKM]
Clock network latency：如果不使用 -source 命令，命令定义的则为clock network latency，是由DUA中时钟定义点到flip-flop clock pin的时间。

Reference：

1.Static Timing Analysis for Nanometer Designs A Practical Approach
