复位电路

异步复位，同步释放从何而来？

时序电路是双稳态电路，必须有复位信号。组合逻辑电路，没有存储功能，不需要复位信号。

复位电路实现两个方面的功能：

仿真的时候使电路进入初始状态或者其他预知状态；
对于综合实现的真实电路，通过复位使电路进入初始状态或者其他预知状态。

同步复位电路

当复位信号发生变化时，并不立即生效，只有当有效时钟沿采样到已变化的复位信号后，才对所有寄存器复位。

优点

有利于仿真器的仿真；
可以使所设计的系统成为100%的同步时序电路，利于时序分析，综合出来的频率一般比较高；
只在时钟有效电平到来时才复位，可以滤除高于时钟频率的毛刺。

缺点

复位信号的有效时长必须大于时钟周期，才能真正被系统识别并完成复位任务。同时还要考虑，诸如：clk_skew,组合逻辑延时，复位延时等因素；

Tsyn_rst > Period max + (clk2-clk1) + t1 + t2

由于大多数的逻辑器件的目标库内的DFF都只有异步复位端口，所以，倘若采用同步复位的话，综合器就会在寄存器的数据输入端口插入组合逻辑，这样就会浪费较多的逻辑资源。

异步复位

当复位信号到达时，无论时钟触发沿是否有效，都会立即对目标（如寄存器、RAM等）复位。

优点

大多数目标器件库的dff都有异步复位端口，采用异步复位可以节省资源；
设计相对简单；
异步复位信号识别方便，而且可以很方便的使用FPGA的全局复位端口(GSR,Global Set Reset)。

缺点

在复位信号释放时容易出现问题。例如，复位释放时恰恰在时钟有效沿附近，就容易是寄存器输出出现亚稳态，从而导致亚稳态；
复位信号容易受到毛刺的影响

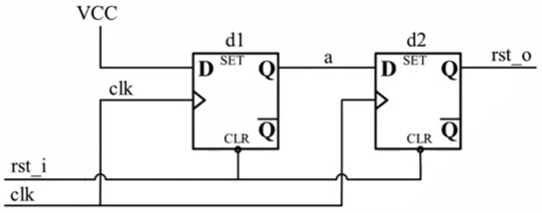

异步复位，同步释放

异步复位：复位信号在任意时刻到达低电平及复位，不需要和时钟同步

同步释放：复位信号取消的时候，必须跟时钟信号同步

优点

只要复位信号有效，电路就处于复位状态；
短脉宽复位也不会丢失；

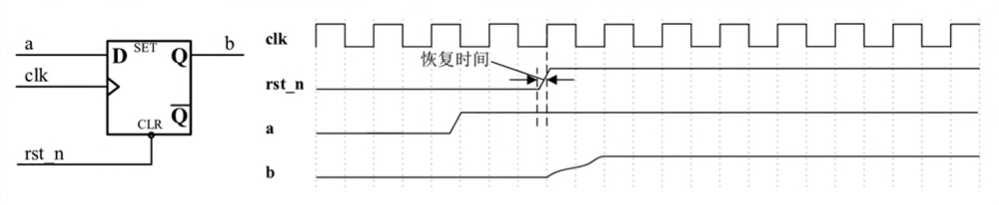

复位的撤离是同步信号，有良好的的撤离时序和足够的恢复时间。

RTL

syn_rst

module syn_rst (clk, rst_, cnt1, cnt2);

input        clk;
input        rst_;
output [4:0] cnt1 , cnt2;
reg    [4:0] cnt1 , cnt2;


always @ (posedge clk)
   if (!rst_)
      begin
        cnt1 <= 4'b0;
        cnt2 <= 4'b0;
      end
   else
      begin
        if (cnt1 < 2'b11)
            cnt1 <= cnt1 + 1;
        else
            cnt1 <= cnt1;
        cnt2 <= cnt1 - 1;
      end


endmodule

asyn_rst

module asyn_rst (clk, rst_, cnt1, cnt2);

input        clk;
input        rst_;
output [4:0] cnt1 , cnt2;
reg    [4:0] cnt1 , cnt2;


always @ (posedge clk or negedge rst_)
   if (!rst_)
      begin
        cnt1 <= 4'b0;
        cnt2 <= 4'b0;
      end
   else
      begin
        if (cnt1 < 2'b11)
            cnt1 <= cnt1 + 1;
        else
            cnt1 <= cnt1;
        cnt2 <= cnt1 - 1;
      end


endmodule

asyn_rst，syn_release

module asyn_rst_syn_release(clk, rst_, cnt1, cnt2);

input        clk;
input        rst_;
output [4:0] cnt1 , cnt2;
reg    [4:0] cnt1 , cnt2;

// reset release circuit
reg reset_reg;
always @ (posedge clk)
     reset_reg <= rst_;
always @ (posedge clk or negedge reset_reg)
   if (!rst_)
      begin
        cnt1 <= 4'b0;
        cnt2 <= 4'b0;
      end
   else
      begin
        if (cnt1 < 2'b11)
            cnt1 <= cnt1 + 1;
        else
            cnt1 <= cnt1;
        cnt2 <= cnt1 - 1;
      end


endmodule
